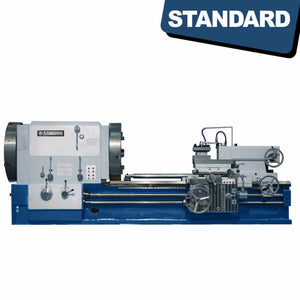

STANDARD TO-1000x1500-320 Öl-Drehmaschine für den Ölbereich mit Ø320mm Spindelbohrung
STANDARD TO-1000x1500-320 Öl-Drehmaschine für den Ölbereich mit Ø320mm Spindelbohrung
Standard TO-1000x1500-320 Oil Country Lathe with Big Spindle Bore, available from STANDARD and Standard Direct.

STANDARD TO-1000x1500-320 Öl-Drehmaschine für den Ölbereich mit Ø320mm Spindelbohrung

$ 27,233,955.00
Beschreibung

Die Öl-Land-Drehmaschine mit großem Spindelbohrung wird hauptsächlich zum Drehen von Innen- und Außengewinden, einschließlich metrischer und Zollgewinde, verwendet und verfügt über alle üblichen Funktionen einer normalen Drehmaschine, wie die Bearbeitung des Innenbohrungs- und Stirnflächen von Wellen und Scheiben. Diese Maschine ist mit einer Kegel-Führungsstange ausgestattet, die es dieser Serie ermöglicht, Kegelgewinde zu bearbeiten. Diese Maschinen werden in Branchen wie Erdölförderung, Kohle- und Bergbau, chemische Rohrleitungen und geologische Erkundung weit verbreitet eingesetzt. Sie ist eine hocheffiziente Maschine zur Bearbeitung und Reparatur von Bohrrohren, Bohrstangen, Gewindekupplungen usw.

Hauptmerkmale:

  • Große Spindelbohrung und doppelte Spannfutter ermöglichen das Spannen und Bearbeiten von Rohren mit großem Durchmesser.
  • Das integrierte Maschinenbett verwendet hochfestes Eisen, um hohe Steifigkeit und Präzision zu gewährleisten.
  • Ultraschallfrequenz gehärtete Führungsbahnen sind hart genug für gute Verschleißfestigkeit.
  • Ausgestattet mit einer Kegelstangenführung ermöglicht dies der Maschine, Kegelgewinde zu bearbeiten.
Spezifikationen
Beschreibung Metrisch Imperial
Schwenk über dem Bett 1000mm 39.37 in
Schwenkmaß über dem Kreuzschlitten  610mm 24.02 in
Abstand zwischen den Spitzen  1500mm 59.06 in
Rohrgewindebereich  Ø190-320mm Ø7.48-12.60 in
Breite der Bettführung  755mm 29.72 in
Tragfähigkeit  6000kg 13.228lbs
Spindelbohrung Ø330mm Ø12,99 in
Spindeldrehzahlstufen  Vorwärts 9 Stufen Vorwärts 9 Stufen
Spindeldrehzahlbereich  7.5-280rpm 7.5-280rpm
Spannfutter 4-Backen-Handspannfutter 4-Backen-Handspannfutter
Revolver/ Werkzeughalter  Manuell 4 Positionen Manuell 4 Positionen
Werkzeugschaftgröße  45x45mm 1.77x1.77 in
Verfahrweg der X-Achse  520 mm 20,47 Zoll
Verfahrweg der Z-Achse  1350mm 53,15 in
Schnellvorschub X-Achse 1870mm/min 73,62 Zoll/Min
Schnellvorschub Z-Achse  3740mm/min 147,24 Zoll/Min
Durchmesser des Reitstocks  Ø160mm Ø6,30 in
Reitstockkegel  MT6 MT6
Reitstock-Konusweg  300mm 11,81 Zoll
Hauptspindelmotor 22kW 29.5hP
Schnellvorschubmotor  - 1.5kW 2.01 PS
Kühlmittelpumpenmotor  - 0.125kW 0,17hP
Abmessungen  4900x2100x1650mm 192.91x82.68x64.96 in
Gewicht  11500kg 25,353lbs



STANDARD Zubehör
  • Werkzeughalter
  • Reitstock
  • Spannfutter
  • Kegel-Führungsleiste
  • Beleuchtungslampe
  • Kühlmittelpumpe
  • Hintere Stützhalterung
  • Polierplatte
Optionale Zubehörteile
  • Digitale Anzeige
  • Spannfutter
  • Frontplatte
  • Nachstellring
  • Drehstütze
  • Signalleuchte
  • Schutzabdeckung (Gewindespindel, Spannfutter, Werkzeughalter)
  • Schleifaufsatz

Die oben genannten Zubehörteile stellen unsere Standardausführung dar, Änderungen der Komponenten und Anpassungen sind möglich. Sprechen Sie mit uns über diese Änderungen.

Lieferung

Lieferzeit beträgt 8-12 Wochen ab Anzahlung

Wie man eine Öl-Land-Drehmaschine benutzt

Die Verwendung einer Oil Country Lathe mit einem großen 270-mm-Spindelbohrung umfasst typischerweise die folgenden Schritte:

  1. Vorbereitung des Werkstücks: Bevor Sie mit der Bearbeitung beginnen können, müssen Sie das Werkstück auf der Spindel montieren. Dies kann die Verwendung eines hydraulischen Spannfutters oder eines anderen Spannmechanismus umfassen, um das Werkstück sicher zu befestigen.
  2. Auswahl des Schneidwerkzeugs: Als nächstes müssen Sie das geeignete Schneidwerkzeug für die Bearbeitung auswählen, die Sie durchführen. Dies kann die Auswahl eines Bohrers, Fräsers oder eines anderen Schneidwerkzeugs basierend auf dem zu bearbeitenden Material, der Form des Werkstücks und der gewünschten Oberflächenbeschaffenheit umfassen.
  3. Einrichten der Maschine: Bevor Sie mit der Bearbeitung beginnen, müssen Sie sicherstellen, dass die Maschine richtig eingerichtet ist. Dies kann das Einstellen der Spindeldrehzahl, das Festlegen der Werkzeughöhe und das Anpassen der Vorschubgeschwindigkeit umfassen. Sie sollten auch sicherstellen, dass das Kühlsystem eingeschaltet ist und die richtige Schmierung verwendet wird.
  4. Starten der Bearbeitung: Sobald die Maschine eingerichtet und das Werkstück sicher befestigt ist, können Sie mit der Bearbeitung beginnen. Sie sollten den Fortschritt der Bearbeitung überwachen und bei Bedarf die Maschineneinstellungen anpassen.
  5. Beenden der Bearbeitung: Wenn die Bearbeitung abgeschlossen ist, sollten Sie die Maschine anhalten und das Schneidwerkzeug entfernen. Möglicherweise müssen Sie auch das Werkstück aus der Spindel nehmen und das fertige Produkt überprüfen, um sicherzustellen, dass es den gewünschten Spezifikationen entspricht.

Beachten Sie, dass diese Schritte allgemeine Richtlinien sind und je nach dem spezifischen Typ der Oil Country Lathe, die Sie verwenden, sowie der Art der durchgeführten Bearbeitung variieren können. Bevor Sie diese Art von Maschine verwenden, ist es wichtig, sich mit den Anweisungen des Herstellers vertraut zu machen und gegebenenfalls eine ordnungsgemäße Schulung und Zertifizierung zu absolvieren.
*Information shown may differ or change without warning*
